Қазіргі электроника әлеміндегі заманауи электроника әлемінде, қалтаңыздағы смартфоннан, сіздің қалтаңыздағы серверді басқаруға, жылу үнсіз жау. Өнімділіктің дұрыстығы, жүйелік тұрақсыздық және мерзімінен бұрын сәтсіздік - жылу жеткіліксіздігінің салдары. Сонымен, сіз өзіңіздің нәзік компоненттеріңіздің қысыммен салқын болуын қалай қамтамасыз етесіз? Жауап жиі алдамшы қарапайым материалда жатыр:Термиялық өткізгіш силикон төсемі.
Жылуды басқару маманы ретінде жиырма жылдық тәжірибесі бар маман ретінде мен осы материалды дұрыс қолдану өнімнің дизайны мен ұзақ өмір сүруі туралы қалай көрдім. Бұл тек компонент емес; Бұл сіздің термиялық деградациядан алғашқы қорғаныс сызығыңыз.

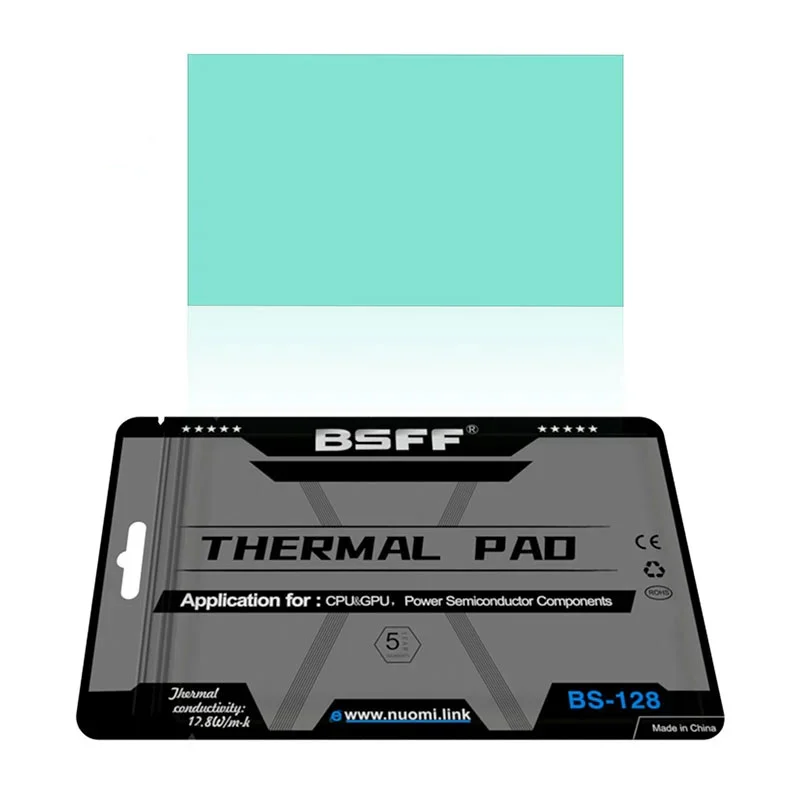

Жылу өткізгіш силикон төсемі - жұмсақ, үйлесімді және жоғары жан-жақты жылу интерфейсі материалы (TIM). Ол жылу құралы құрамдас бөлігі (процессор, GPU немесе Power Transistor сияқты) және жылу раковинасы немесе салқындату ерітіндісі арасындағы микроскопиялық ауа таспаларын жоюға арналған. Ауа ай жылу дирижері болғандықтан, бұл олқылықтар айтарлықтай жылу кедергісін тудырады. Бұл бос орындарды толтырады, оны компоненттен алшақтатады, осылайша оңтайлы жұмыс температурасы және құрылғының сенімділігін арттыру.
Керемет алшақтықты толтыру мүмкіндігі:Термиялық пасталардан айырмашылығы, электродтар ассамблеядағы толеранттылық өзгерістерін өтеу үшін үлкен және біркелкі емес олқылықтарды оңай толтыра алады.
Электр оқшаулау:Олар өте электр оқшаулануын қамтамасыз етеді, жылуды басқару кезінде қысқа тұйықталудың алдын-алу - өте тығыз қосарлы функцияны басқарады.
Ерекше тұрақтылық және қайта құру:Бұл электродтар сығымдаудың керемет кедергісін ұсынады, бұл бірнеше жылу циклдарынан кейін де олардың пішіні мен өнімділігін сақтайды. Көбісін прототиптеу немесе жөндеу кезінде қайта пайдалануға болады.
Қолдану және қайта өңдеудің қарапайымдылығы:Олар сұйық желім немесе термиялық майлармен байланысты беспорядингті жою, қарапайым және қарапайым. Бұл өндірісті тездетеді және техникалық қызмет көрсетуді жеңілдетеді.
Тұрақтылық:Бағыттау, озон және көптеген химиялық заттарға төзімді, ұзақ мерзімді тұрақтылық пен өнімділік.
Оң жақ термиялық өткізгіш силикон тақтасын таңдау - бұл өте маңызды. Мұнда сіз кәсіби талаптардың айқындылығымен ұсынылатын негізгі параметрлер бар.
Негізгі параметрлер тізімі:
Жылу өткізгіштік:М / малюж (метр-келвинге ватт). Бұл, бұл материалдың жылуды өткізуге тән қабілетті екенін көрсететін маңызды қасиет. Жоғары мәндер талап етілетін қосымшалар үшін жақсы.
Қаттылық (немесе жұмсақтық):00 жағалауында өлшенеді. Төменгі мән жұмсақ тақтаны көрсетеді, ол жақсырақ интерфейс контактісі үшін беттік бұзушылықтарға оңай сәйкес келеді.
Қалыңдығы:Құрастыру кезінде нақты бос орынды толтыру үшін қалыңдығы бар қалыңдығы бар, шешуші болады.
Таза бұзылу кернеуі:Материал оқшаулағыш ретінде жұмыс істемейтін электрлік кернеу. Жоғары мән жақсы диэлектрлік күш білдіреді.
Дыбыс деңгейіне төзімділік:Материалдың электр оқшаулағыш мүмкіндігінің өлшемі.
Жұмыс температурасының диапазоны:Тіркім температураның аралығы сенімділікті арзансыз етеді.
Сізге ашық, A-lite салыстыруын беру үшін, міне, Nuomi химикаттарында біздің кейбір стандартты бағаларымыздың кейбір үлестерін көрсететін қарапайым кесте:
| Өнім бағасы | Жылу өткізгіштік (В / Мм) | Қаттылық (жағалау 00) | Қалыңдығы (мм) | Негізгі бағдарлама фокусы |
|---|---|---|---|---|
| Nm-tg300 | 3.0 | 50 | 0,5 - 5.0 | Жоғары сапалы есептеу, gpus |
| Nm-tg500 | 5.0 | 60 | 0.5 - 10.0 | Электроника, жарықдиодты жарықтандыру |
| Nm-tg800 | 8.0 | 70 | 0,5 - 3.0 | Серверлер, телекоммуникация инфрақұрылымы |
| Nm-tg12 | 12.0 | 80 | 0,5 - 2.0 | Автомобиль, жоғары қуатты Igbts |
Бұл кесте бастапқы нүкте болып табылады. NUOMI химиялық құралында біз қатаң және бірегей жылу мәселелерін қанағаттандыру үшін жеке тұжырымдамаларды әзірлеуге маманданамыз.
С: Менің өтінішім үшін дұрыс қалыңдықты қалай анықтауға болады?
Ж:Дұрыс қалыңдығы жылу көзі мен жылу раковинасын толтыруыңыз керек алшақтықтан анықталады. Әдетте, өлшенген алшақтықтан гөрі, сәл үлкен (мысалы, 0,5 мм) алаңның қалыңдығын таңдау ұсынылады. Бұл жинақ қашан бекітілгенін қамтамасыз етеді, төсеніштер аздап қысылады, екі беттегі интимдік конфигурациялайды, бұл шамадан тыс сығымдалмай, компоненттерді зақымдауы немесе төсемнің тиімділігін азайтуы мүмкін. Сіздің дизайныңыздағы төзімділікті әрқашан есепке алыңыз.
С: Жылу өткізгіш силикон төсеуі әдет-ғұрымды пішінге кесе ала ма?
Ж:Абайл. Жылу өткізгіш силикон төсемдерінің маңызды артықшылықтарының бірі - олардың бейімделудің қарапайымдылығы. Олар сіздің құрамдас бөлікіңіздің ізіне сәйкестендіру үшін кез-келген пішінге немесе өлшемге кесілуі мүмкін. Бұл мақсатты салқындатуға мүмкіндік береді және басқа компоненттерге кедергі келтіруі мүмкін материалдың алдын алуға мүмкіндік береді. Прототиптеу үшін олар тіпті қолмен, тіпті өткір пышақпен немесе скальпельмен бөлуге болады.
С: Силикон негізіндегі төсем мен графитті парақтың айырмашылығы неде?
Ж:Екеуі термиялық басқару үшін пайдаланылған кезде, оларда ерекшеліктері бар. Термиялық өткізгіш силикон төсемдері әдетте электр оқшаулағыш, жұмсақ және үш өлшемді олқылықтарды толтыруда өте жақсы. Олар термиялық және механикалық жастықпен де қамтамасыз етеді. Графитті парақтар, екінші жағынан, көбінесе пландар бағытта (x-y осінде) өте жақсы өткізіледі, бірақ олардың қалыңдығы (Z-осі) арқылы азырақ тиімді болуы мүмкін. Олар сонымен қатар электрлік өткізгіш болып табылады, бұл оқшаулануды қажет ететін қосымшаларда кемшілік болуы мүмкін. Таңдау толығымен сіздің нақты жылу, электрлік және механикалық талаптарға байланысты.
Жай сапалы жастықшаның болуы жеткіліксіз; Дұрыс қолдану кілт болып табылады.
Бетті дайындау:Компоненттің де, жылу раковиналарының да таза, құрғақ, құрғақ, шаң, шаң немесе ескі жылу материалдары бар екеніне көз жеткізіңіз.
Мұқият өңдеу:Қорғаныш лайнерлерді (бар болса) алып тастаңыз және ластанудың алдын алу үшін төсенішті шеттерімен ұстаңыз.
Нақты орналастыру:Палдышаны компонентті мұқият туралаңыз. Орналастырылғаннан кейін оны орналастырмауға тырысыңыз, өйткені бұл ауа көпіршіктерін тұзаққа түсіреді.
Қауіпсіз жиналыс:Қыздыру раковинасын біркелкі бекітіңіз, бұл сығымдалған қысымға сәйкес электродтау үшін біркелкі бекітіңіз. Бұл бірыңғай интерфейсті және оңтайлы жылу аударымын қамтамасыз етеді.
Екі онжылдықта екі онжылдықта Nuomi CoMice (Shenzhen) Co., Ltd компаниясы жаһандық клиенттерге арналған материалдық ғылымның, инженерлік кесілген жылу шешімдерінің алдыңғы қатарында болды. Біз сіздің термиялық шақыруыңыз ерекше екенін түсінеміз. Сондықтан біз тек өнімдерді сатпаймыз; Біз серіктестік қамтамасыз етеміз.
Біздің сараптама бізге стандартты жылу өткізгіш силикон төсемдерінің жиынтығы ғана емес, сонымен қатар сізбен жеке тұжырымдамалармен бірлесіп жұмыс істеуге мүмкіндік береді. Сізге жұмсақтық пен өткізгіштіліктің белгілі бір тепе-теңдігі, ерекше түс немесе арнайы өлім пішіні қажет пе, жоқ па, бізде жеткізуге техникалық мүмкіндік бар ма.
Жылулық қиындықтарды жаңғыртуға жол бермеңіз. Сізге салқын, сенімді және тиімді электрониканы құруға көмектесейік.
Байланысубіз бүгінNuomi Chemical (Shenzhen) Co., Ltd.Сіздің жобаңыздың талаптарын талқылау және тегін үлгілерді сұрау. Жылулық жетістіктеріңізді бірге жүргізейік.
